การเข้าหัว RJ45

1. ปลอกเปลือกนอกของสาย CAT5 ออก โดยห่างจากปลายสายประมาณ 2-3 cm. โดยคีมเข้าหัวบางรุ่นจะมีส่วนที่ปลอกเปลือกนอกของสาย RJ45 พอใส่สายแลนเข้าไปแล้วหมุนคีมเป็นวงกลมให้รอบสาย หากคีมเข้าหัวไม่มีในส่วนนี้ ให้ใช้คัตเตอร์หรือกรรไกรแทนตามความถนัด ระวังอย่าให้สายแลนภายในขาด

2. จากนั้นก็ดึงส่วนของปลอกที่แยกออกจากกันออก

3. เมื่อปลอกสายแลนเสร็จแล้ว จะสังเกตเห็นมีเส้นด้ายสีขาว (แล้วแต่ยี่ห้อของสายแลน)

ให้ใช้กรรไกรตัดในส่วนของเส้นด้ายสีขาวซะ (อย่าเผลอตัดสายไฟสายแลนละ)

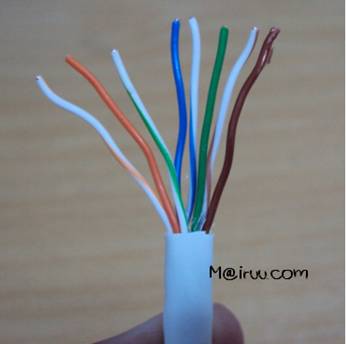

4. จากนั้นคลายเกียวออกมาจะพบสายแลนพันเกลียวเป็นคู่อยู่ 4 คู่

5. จัดเลียงลำดับสายใหม่ (ในกรณีต้องการทำสายตรง ใช้สำหรับเครื่องคอมไป Switch) โดยให้เรียงสีดังนี้ทั้งสองข้าง
ขาวส้ม ส้ม ขาวเขียว ฟ้า ขาวฟ้า เขียว ขาวน้ำตาล น้ำตาล

ข้างหนึ่งเป็น
ขาวเขียว – ส้ม - ขาวส้ม ฟ้า – ขาวฟ้า – เขียว – ขาวน้ำตาล - น้ำตาล และอีกข้างหนึ่งเป็น
ขาวส้ม –เขียว – ขาวเขียว -  ฟ้า -  ขาวฟ้า -  ส้ม -  ขาวน้ำตาล - น้ำตาล

6. จากนั้นเรียงสายแลนตามสีให้ถูกต้อง (ตามประเภทการใช้งาน) แล้วใช้กรรไกรตัดให้สายแลนมีขนาดเท่า

.

7. จากนั้นสอดสายแลนเข้าหัว RJ 45 ให้สุดปลอก

8. จากนั้นนำสายแลนที่เข้าหัว RJ 45 แล้ว นำมาเข้าคีม แล้วกดให้มิด (หากไม่แน่ใจให้กดย้ำอีกครั้ง)

9. หลังจากที่เราเข้าหัว RJ 45 กับสายแลนเสร็จแล้ว ให้นำมาทดสอบกับอุปกรณ์วัดสัญญาณ
* สังเกตสัญญาณไฟ ถ้าต่อแบบตรงสัญญาณไฟจะตรงกันทั้งหมด 8 ช่อง หากสัญญาณไฟช่องใดสลับกันแสดงว่ามีหัว
RJ 45 ด้านใดด้านหนึ่งเข้าหัวผิด (สลับสาย) ต้องตัดหัว RJ 45 ที่เข้าหัวผิด แล้วทำการเข้าหัว RJ 45 ใหม่
